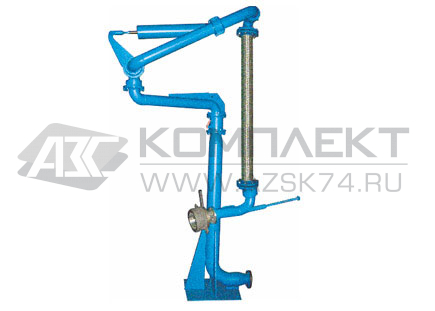

Устройство нижнего налива УННА 100
Устройство УННА 100 предназначено для нижнего налива нефти и нефтепродуктов в автомобильные цистерны.
Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.
Замена уплотняющих манжет не требует разборки шарниров.
Устройство оборудовано гибким гофрированным сильфонным рукавом из нержавеющей стали.
Устройство оборудовано соединительной муфтой API-RP 1004.
Устройство оборудовано пружинным компенсатором для удобства и лёгкости подключения к обратному клапану автоцистерны.
Климатическое исполнение У, УХЛ или ХЛ, категория размещения 1 по ГОСТ 15150.
Цена
По запросу
Оставить заявку
Технические характеристики
Диаметр условного прохода
100 мм
Рабочая зона не менее
1,8 м
Условное давление
1,0 МПа (10 кгс/см2)
Расчетная пропускная способность нефтепродуктов
150 м3/час
Усилие при управлении устройством в пределах рабочей зоны
100Н (10кгс)
Усилие поворота рукоятки соединительной муфты, не более
100Н (10кгс)
Время приведения устройства в рабочее положение, не более
5 мин
Присоединительные размеры фланцев
ГОСТ 12820
Назначенный ресурс циклов
5000
Назначенный срок службы
10 лет
Обслуживающий персонал
1 чел
Размер
2710х1660х1200
Масса
270 кг
