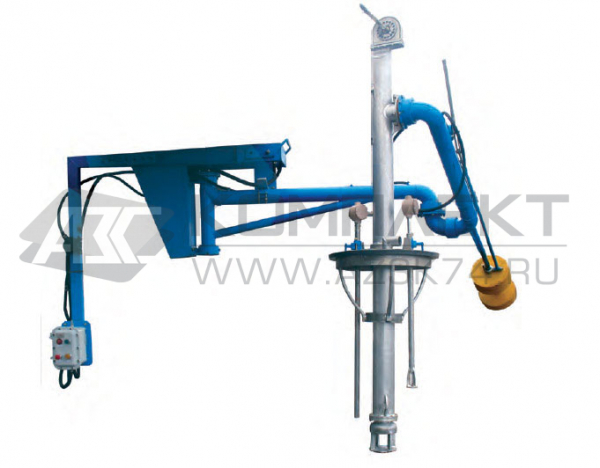

Устройство верхнего налива УНЖ6 100АС 07.01
Устройство УНЖ6-100АС-07.01 предназначено для верхнего налива нефти и нефтепродуктов в железнодорожные цистерны, оборудованное телескопической наливной трубой.
Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
Замена уплотняющих манжет не требует разборки большинства шарниров.
Телескопическая наливная труба позволяет применять его на эстакадах, конструкция которых ограничивает подъём наливного устройства по высоте.
Электрическая система автоматического прекращения налива:
— состоит из: пульта управления, электромагнитного клапана и датчика уровня;
— электрооборудование системы рассчитано на эксплуатацию во взрывоопасной зоне В-1Г;
— электрический датчик уровня фиксируется зажимом на наливной трубе в любом необходимом положении по высоте, что необходимо для установки предельного уровня налива в железнодорожных вагонах- цистернах различных типов;
— быстродействие системы определяет высокую точность налива;
— обеспечивает прекращение налива без гидроудара.
— электрооборудование системы рассчитано на эксплуатацию во взрывоопасной зоне В-1Г;
— электрический датчик уровня фиксируется зажимом на наливной трубе в любом необходимом положении по высоте, что необходимо для установки предельного уровня налива в железнодорожных вагонах- цистернах различных типов;
— быстродействие системы определяет высокую точность налива;
— обеспечивает прекращение налива без гидроудара.
Цена
По запросу
Оставить заявку
Технические характеристики
Диаметр условного прохода
100 мм
Зона действия
6 м
Условное давление
0,6 МПа (6 кгс/см2)
Расчетная пропускная способность нефтепродуктов
150 м3/час
Напряжение электропитания общее
220В, 50Гц
Напряжение электропитания датчика уровня (искробезопасная цепь)
+24 В
Назначенный срок службы, не менее
10 лет
Обслуживающий персонал
1 чел
Размер
2170x3380x600 мм
Масса
220 кг
